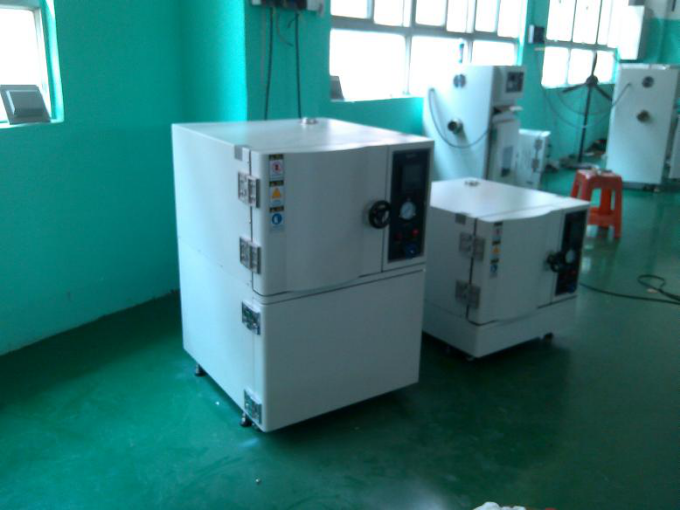

設備名稱：PCT試驗機UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
設備型號：RHCT-35UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
設備規格說明：
一、箱體尺寸及結構內部尺寸和特征 UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
- 1.1 內部尺寸：300×500 mm(φ×D)圓形試驗箱。
- 1.2 外部尺寸：以實物為準
- （立式與臺式可選,目前臺式有現貨）
- 1.3內箱材質 : SUS 不銹鋼板材質。
- 1.4 外箱材質:高級冷鋼板烤漆。
- 1.5保溫材質為耐高溫纖維棉。
二、性能：操作環境需在環境溫度為+25℃、相對濕度≤85%且通風良好之條件下進行UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
- 1.溫度范圍 : +100 ℃ ～ +121 ℃～+132 ℃(飽和蒸氣溫度)。
- 2.濕度范圍 : 100%RH (飽和蒸氣濕度)。
- 3.壓力范圍 : 0.5Kg/cm2～2.5Kg/cm2控制點壓力(安全壓力容量4Kg/cm2 )。
- 4.時間范圍: 0 ~ 999 小時可調。
- 5.溫度分布:(+/-)2.0℃。
- 6.升溫時間:RT ~ 132℃約60分鐘（控制點溫度）。
- 7.加壓時間:0.0Kg/cm2 ~ 2.0Kg/cm2 約45分鐘左右（控制點壓力）。
三、試樣限制：易燃、易爆、易揮發性物質試樣的試驗或儲存，腐蝕性物質試樣的試驗或儲存，強電磁發射源試樣的試驗或儲存UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
四、控制系統：微電腦觸控屏 UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
- 1．微電腦飽和蒸氣溫度+時間+壓力顯示獨立控制器，采用原裝進口4.3英寸微電腦彩色液晶顯示觸控式瑩幕直接按鍵型,高對比度功能程控器,并附多組PID控制功能。
A．控制器規UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
a.分辨率:溫度±0.1℃,濕度±0.1%R.H. 壓力0.1㎏/cm2。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
b精 度: 溫度±0.3℃、濕度±1%R.H ,壓力±0.1%R.H。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
c.具有上下限待機及警報功能。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
d.溫濕度入力信號干濕球（RTD）PT-100Ω×2(鉑金電阻)。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
e.壓力入力信號4～20ma。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
f.多組P.I.D控制參數設定,P.I.D自動演算。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
g.干濕球自動更正。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
B．控制器版面顯示功能：UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
a 采用畫面對談式,無須擊鍵,熒幕直接觸摸選項。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
b設定（SV）與實際（PV）值直接顯示。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
c可顯示目前執行的剩余時間。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
d運轉累計時間功能。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
e設定值以圖形曲線顯示,具實時顯示程序曲線執行功能。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
f具單獨編輯畫面,可輸入溫度，濕度、壓力及試驗時間。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
g中英文可任意切換。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
h故障提示畫面顯示。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
i熒幕可作背光調整. 熒幕顯示保護功能可作定時，TIMER或手動UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
關閉設定。 UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
C 控制容量功能：UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
a具有RS-232/或485通訊界面，雙向操控機器及曲線數據存盤計算機硬盤。注：（可選5.7英寸微電腦具USB通訊界面）UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
b具有預約啟動及關機功能。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
c具有日期,時間調整功能。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
d機器保養提示自學功能。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
e執行時可實時顯示圖形曲線。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
f具有斷電程序記憶,復電后自動啟動并接續執行程序功能。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
g可編程時序控制模塊裝置x2組。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
h按鍵及畫面鎖定（LOCK）功能。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
- 2.本系統符合高壓加速老化之可靠度試驗規格:CNS、ISO、JIS、ASTM、DIN、BS、IEC、 NACE、UL、MIL…
- 3.控制對象:微電腦+P.I.D.+S.S.R自動演算控制飽和蒸氣溫度。
- 4.控制方式:觸摸屏可編程式控制制。
五、循環方式：飽和水蒸氣自然對流循環方式UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
六、溫度感應器：（RTD）PT-100Ω(鉑金電阻)UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
七、加溫電熱器：絕緣耐壓型溫度電熱器UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
八、機械結構: UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
- 1. 圓型內箱,不銹鋼圓型試驗內箱結構,符合工業安全容器標準,可予防試驗中結露滴水現象
- 2. 圓弧內膽,不銹鋼圓弧型內膽設計,可避免蒸氣過熱直接沖擊。
- 3. 精密設計,氣密性良好,耗水量少。
- 4. 專利型packing , 內箱壓力愈大時 , packing會有反壓會使其與箱體更緊密結合,與傳統擠壓式完全不同,可延長 packing壽命
- 5. 臨界點LIMIT方式自動安全保護,異常原因與故障指示燈顯示。
- 6. 機臺具有定時干燥功能 , 使試驗產品處于干燥狀態。
- 7. 獨家采用自動補水功能；試驗不終斷，試驗結束時設備會報警并在設定時間內自動瀉除壓力。
九、保護措施：UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
- 1. 加熱器空焚保護，當箱內缺水時停止加熱。
- 2. 壓力保護，分機械式超壓保護、電子式泄壓保護。
- 3. 缺水保護，當箱內缺水時報警輸出。
- 4. 溫度上限保護，箱內溫度超過溫度上限時報警。
- 5．斷電保護，控制器有斷電記憶功能。
- 6. 在工作完成時自動泄壓有報警音提示,報警音持繼一定時間還沒有操作員在現場處理,機器會自動關機,這個時間長短可以由操作者自由設定在1 ~ 5分鐘內。
十、安裝場地要求：UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
- 1．設備周圍無易燃、易爆、腐蝕性物質和粉塵。
- 2．設備放置地面平整，通風良好，無振動。
- 3．設備擺置位置離墻壁最少在20CM以上.。
- 4. 設備周圍無電磁場。
十一、設備周圍環境要求：UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
- 1．氣壓：86kPa～106kPa。
- 2. 操作環境需在通風良好之條件下進行。
- 3. 溫度：5℃～35℃。
- 4. 相對濕度：≤85%。
十二、電源線纜：配置三芯（單相兩線+保護地線）電纜1條（根據客戶要求長度提供，限5米以內，標配2.5米長）。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
十三、承載架配置一個（有承重5kg/層，10kg/層，20kg/層）（注：箱內樣品架累計總承載不超過50kg,K-PCT-25機型適合承重5kg/層）。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
十四、供電條件：AC220V 單相+保護地線；UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
- 電壓允許波動范圍：AC（220±22）V ；
- 頻率允許波動范圍：（50±0.5）Hz；
- 保護地線接地電阻小于4Ω；要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用。
十五、電源容量 ：約 2.0kw ，電源開關20A。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
十六、儲存要求：試驗設備不工作時環境溫度保持在0℃～+45℃以內，當環境溫度低于0℃時應將管道里面的水份排干凈，以免結冰漲壞水管。UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

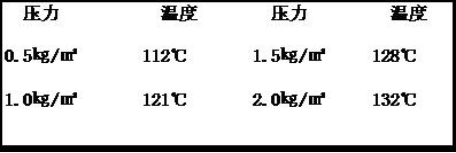

十七、溫度與壓力對照表及行業相關測試條件參照UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

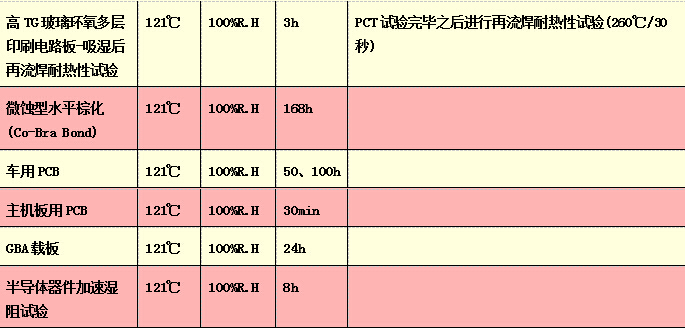

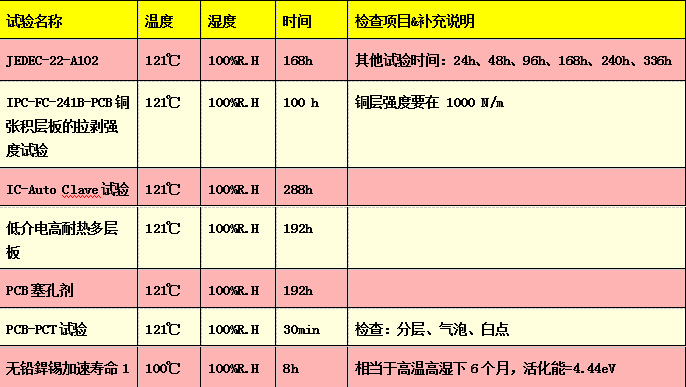

PCT試驗條件(整理PCB、PCT、IC半導體以及相關材料有關于PCT[蒸汽鍋測試]的相關測試條件) UAc防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
